Vòng bi chống quay ngược (Blackstop cam clutch)

Complete Freewheels FRS and FRSG

Thông tin sản phẩm

GIỚI THIỆU

Hoàn thành Freewheels FRS và FRSG

Đặc trưng
Toàn bộ Freewheels FRS và FRSG là những viên ngọc tự do được hàn kín với các ổ bi và sẵn sàng để lắp đặt.
Các FRS tự do được cung cấp đầy dầu.
Các freewheels FRSG được cung cấp đầy dầu mỡ.
Các viên ngọc tự do FRS và FRSG được sử dụng như:
➧ Điểm dừng
➧ Ly hợp quá mức
➧ Lập chỉ mục tự do

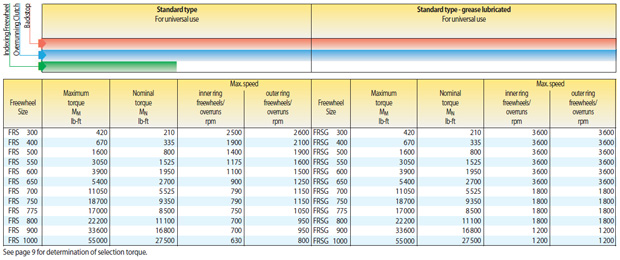

Mômen xoắn tối đa lên đến 55 000 lb-ft.
Lỗ khoan lên đến 7 inch. Các lỗ tiêu chuẩn theo kích thước inch có sẵn từ kho. Số liệu có lỗ theo yêu cầu.

Ứng Dụng
Hoàn chỉnh Freewheels FRS 600 trong cả hai bộ phận truyền động của hệ thống vận chuyển với băng tải di chuyển cả về phía trước và phía sau (hoạt động thuận nghịch). Để đảm bảo băng tải chuyển động dưới lực căng, chuyển động tịnh tiến nhờ bộ truyền động I, chuyển động ngược lại nhờ bộ truyền động II. Các bánh răng tự do sẽ tự động ngắt ổ đĩa không hoạt động tương ứng, loại bỏ nhu cầu về bộ ly hợp hoặc phanh bên ngoài đắt tiền.

Đối với chuyển động tịnh tiến, bộ truyền động II được khởi động theo hướng quay tự do của bánh lái tự do II; bánh xe tự do II đang hoạt động tự do và tháo bộ phận truyền động II ra khỏi băng tải. Đơn vị ổ đĩa Afterwords I được khởi động theo hướng khóa của bánh lái tự do I; freewheel I đang hoạt động và băng tải được chuyển động tịnh tiến nhờ bộ phận truyền động I. Tốc độ của bộ truyền động I thấp hơn tốc độ của bộ truyền động II. Vì vậy, freewheel II vẫn hoạt động trong freewheeling và bộ phận truyền động II không hoạt động không đúng cách.

Đối với chuyển động ngược, các bộ truyền động được khởi động theo thứ tự ngược lại và hướng quay với tốc độ tương ứng.

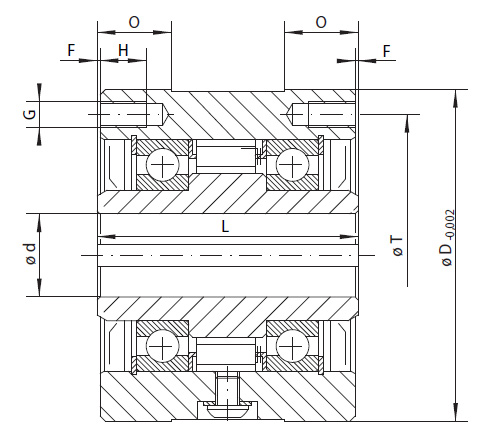

Freewheel Size				Bo Standard bore inch		re d s				max. inch	D inch	F inch	G Thread	L inch	H inch	O inch	T inch	Z*	Weight lbs
FR 300	0.500	0.650	0.750							0.750	3.000	0.063	0.250-28	2.500	0.375	0.750	2.625	4	3.5
FR 400	0.500	0.625	0.750	0.875	1.000	1.125				1.125	3.500	0.032	0.312-24	2.750	0.500	0.750	2.875	4	6.0
FR 500	0.875	1.000	1.125	1.250	1.312					1.312	4.250	0.063	0.312-24	3.500	0.625	1.000	3.625	4	10.0
FR 550	1.250	1.312	1.500	1.625						1.625	4.750	0.063	0.312-24	3.250	0.540	0.750	4.250	6	12.0
FR 650	1.938	2.000	2.250	2.438	2.500					2.500	6.500	0.063	0.375-24	3.500	0.750	1.000	5.750	8	24.0
FR 700	1.938	2.000	2.250	2.438	2.500	2.750	2.938			2.938	7.125	0.063	0.375-24	5.000	0.750	1.000	6.250	8**	42.0
FR 750	2.438	2.500	2.938	3.000	3.250	3.438				3.438	8.750	0.063	0.500-20	6.000	0.875	1.250	7.000	8**	83.0
FR 775	2.750	2.938	3.000	3.250	3.438	3.500	3.750			3.750	9.750	0.063	0.500-20	6.000	0.875	1.250	8.500	8	96.0
FR 800	3.000	3.250	3.438	3.500	3.750	3.937	4.000	4.250	4.500	4.500	10.000	0.063	0.500-20	6.000	0.875	1.250	8.937	8	102.0
FR 900	4.000	4.438	4.500	4.938	5.000	5.438				5.438	12.000	0.063	0.625-18	6.375	1.000	1.375	9.750	10	156.0
FR 1000	5.750	5.938	6.000	6.750	6.875	7.000				7.000	15.000	0.063	0.625-18	6.625	1.000	1.375	11.750	12	250.0

* Z = Số lỗ đã khai thác G trên đường tròn sân T.

** Sáu lỗ cách đều nhau 60 ° và hai lỗ bổ sung nằm cách sáu lỗ cách đều nhau 30 ° và cách nhau 180 °.

Kích thước rãnh then theo yêu cầu của khách hàng.

Gắn
Phần đính kèm của khách hàng được căn giữa theo đường kính ngoài D và sau đó được bắt vít vào mặt. Dung sai được khuyến nghị của trục là + 0 / - 0,001 inch và dung sai của đường kính hoa tiêu D của bộ phận đính kèm là - 0 / + 0,002 inch. Phong ấn mê cung
Con dấu mê cung có sẵn để cung cấp khả năng bảo vệ nhiều hơn cho các môi trường khắc nghiệt.
